■ 無機(jī)離子交換劑的分類方法

1. 硅鋁酸鹽 硅酸鹽 ３Ａ，５Ａ

2. 水合氧化物 Sb2O52H2O ， Bi2O3nH2O

3. 多價(jià)金屬酸性鹽 Zr(HPO4) 2 H2O ， Ti(HPO4) 2 H2O

4. 雜多酸 (NH4) 3 Mo 12 (PO4) 40 nH 2 O

5. 其他 Ca 10 (PO4) 6 (OH)2 ， MgAl(CO3)(OH) nH2O

■ 離子交換反應(yīng)（基本反應(yīng)）

☆ 陽離子交換反應(yīng)

Ｒ－ＯＨ＋Ｍ + →Ｒ－ＯＭ＋Ｈ +

☆ 陰離子交換反應(yīng)

Ｒ－ＯＨ＋Ａ - →Ｒ－Ａ＋ＯＨ -

Ｒ－ＯＨ＋Ａ - ＋Ｈ + →Ｒ－ＯＨ 2 Ａ

■ 離子交換反應(yīng) ( 對(duì) pH 值的影響 )

☆ 陽離子交換反應(yīng)容易發(fā)生在堿性離子上( 生成酸 )

☆( 陰離子交換反應(yīng)容易發(fā)生在酸性離子上( 生成堿 )

■由無機(jī)離子交換劑的性質(zhì)所決定的離子交換的不同特性

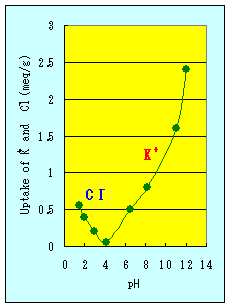

酸性化合物 Sb2O5nH2O

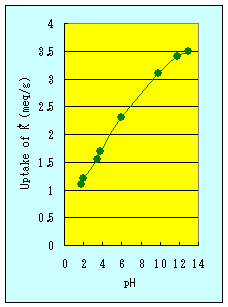

兩性化合物 TiO2nH2O

堿性化合物 Bi2O3nH2O

■ 無機(jī)離子交換劑 「ＩＸＥ」 的特性

1. 耐熱性強(qiáng)， 100 ℃ 以上仍可使用。

2. 離子選擇性高，能在共存離子中分選出特定離子。

3. 在無水條件下仍效果顯著。

4. 耐放射線效果顯著，在強(qiáng)放射線下效果如初。

5. 耐有機(jī)藥品性，對(duì)熔融樹脂的耐受性高。

6. 強(qiáng)抗氧化性，可在強(qiáng)氧化性環(huán)境中使用。

7. 在高溫條件下具有氣體吸附性能。

■ IXE 長處、短處

有用的領(lǐng)域：捕捉固定融入樹脂的雜質(zhì)離子、有機(jī)溶劑的精制、排液處理 ( 有害離子的去除 ) 、增強(qiáng)涂膜的防腐蝕效果、原子能相關(guān)

不擅長的領(lǐng)域：水溶液的精制

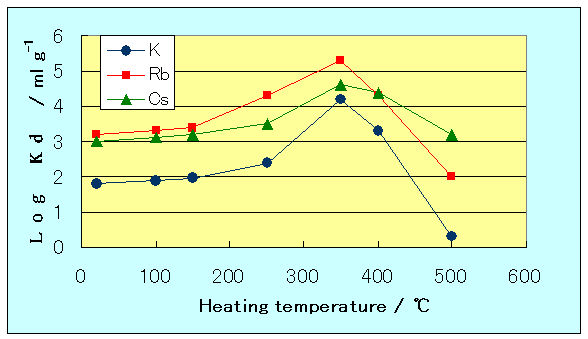

■ 無機(jī)離子交換劑 IXE 的耐熱性 (IXE-300 在規(guī)定溫度下經(jīng)過 4 小時(shí)燒制后的分配系數(shù)； Kd

離子交換劑中離子的量 / 交換劑重量 (g)Kd= (ml/g)液體中離子的量 / 溶液體積 (ml )

■ 無機(jī)離子交換劑 IXE 的離子選擇性

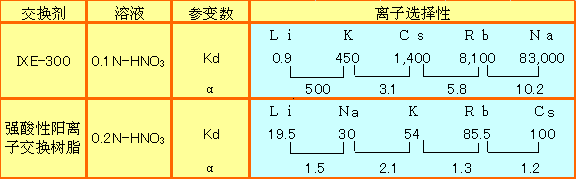

離子交換劑 0.1g／溶液 25ml,初期離子濃度 ＝１× 10 -3 M ，20 ℃分離系數(shù) αBA ＝ Kd( Ａ 離子 )／Ｋd( Ｂ離子 )

■ 離子交換反應(yīng) ( 雙離子交換劑并用的效果 )

                                 容易進(jìn)行陽離子交換的反應(yīng)


     pH 值上升 陰 / 陽離子交換劑并用                      pH 值下降


                              容易進(jìn)行陰離子交換的反應(yīng)

■ 離子交換反應(yīng) ( 雙離子交換劑并用的效果 )

■ 作為離子交換基的硝酸基 ( NO 3 ) 的效果

IXE 1.0g /0.1 N-NaCl/HCl 50ml 在 40 ℃ 條件下攪拌 24 小時(shí)

■ ＩＸＥ 的具有代表性的性質(zhì)

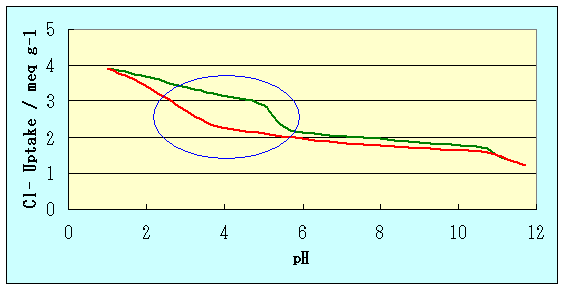

■ 總離子交換容量 ： 依據(jù) HCL 和 NaOH 的水溶液 ( ＩＸＥ 1.0 ｇ /0.1 Ｎ－ＨＣｌ 或 ＮａＯＨ 50 ｍｌ 20 ｈ rs ) 。
■ 中性離子交換容量 ： 中性 ( 離子交換平衡后 ) 時(shí)的離子交換量。

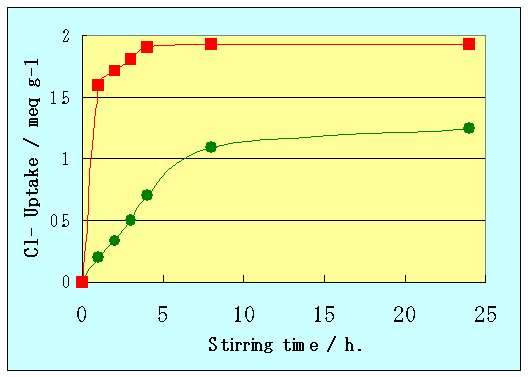

■ 離子交換速度 ： NaCL1mep 負(fù)荷時(shí)的速度的比較 （ＩＸＥ 3.0 ｇ /0.01 Ｎ－ＮａＣｌ 300 ｍｌ） 。
■ 粒徑 ： 激光衍射式粒度分布測(cè)定裝置。
■ 熱水抽出試驗(yàn) ：ＩＸＥ 1.0 ｇ / 純凈水 100 ｍｌ 95 ℃ 20 小時(shí) ） 。
■ 容積抵抗率 ：ＥＯＣＮ 5.4g, ＰＮ -100 2.7g,TPP0.1g, ＩＸＥ 10g 混合 → 鉛彈成型 → 硬化。
■ 環(huán)氧樹脂硬化特性 ：ＥＯＣＮ 19g, ＢＲＥＮ 4g, ＰＮ -100 10g ， TPP0.1g ， SiO2 65g,IXE3g 混合， → 測(cè)量扭矩 （ 170 ℃）、 以未添加 IXE 為 100 的時(shí)候的相對(duì)值。

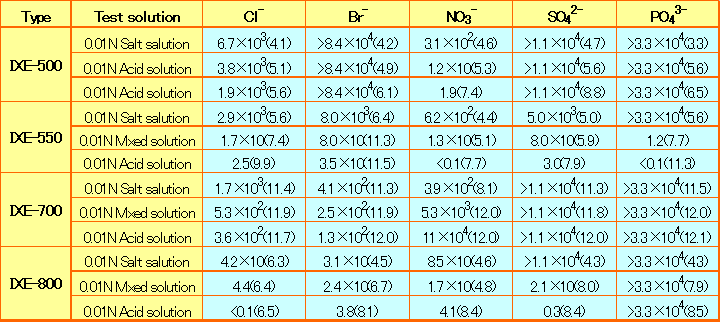

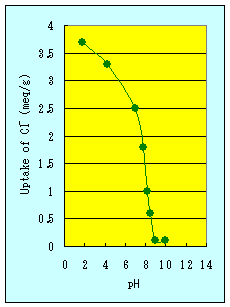

■ 對(duì)應(yīng) IXE 的各種陰離子的 Kd（ ） 內(nèi)為 pH 值

IXE 5.0g ／ 50ml 試驗(yàn)溶液 、 20 -25 ℃ 、 24 小時(shí)分配系數(shù) Ｋｄ ＝ (C 0 -C) × V / C 0 × m(ml/g)（ C0 ： 原液離子濃度 , Ｃ： 試驗(yàn)液離子濃度 ,V ： 試驗(yàn)液體積 、 m ：IXE 重量 ）

試驗(yàn)溶液：

0.01N 鹽溶液 ： 0.01N-NaCl, NaBr, NaNO3 , Na2 SO4 和 Na3 PO4

0.01N 混合液 ： 0.01N 鹽溶液 和 0.01N 酸溶液以 1:1 比例混合

0.01N 酸溶液 ： 0.01N-HCl, HBr, HNO3 , H2SO4 和 H3 PO4

■ ＩＸＥ 在電子材料中的應(yīng)用

(1) ～ 添加IXE的環(huán)氧樹脂 PCT(1 ) ～
☆ 次序
1) 原材料的溶解混合 ( 100 ℃ )
2) 二次混合 ( 90 ℃ )
3) 硬化 ( 170 ℃ ×8小時(shí) )
4) 研磨 (75 ～ 150 μ m)
5) 高壓蒸汽試驗(yàn) (PCT) 研磨成品 1.0g ／ 去離子溶劑 40ml ， 125 ℃ × 400 小時(shí)。

酚醛環(huán)氧樹脂 (EOCN-1020) 58 部
溴素化環(huán)氧樹脂 (BREN) 8 部
苯酚環(huán)氧樹脂 (PN-100) 33 部
催化劑 ( 磷化三苯 ) 1 部

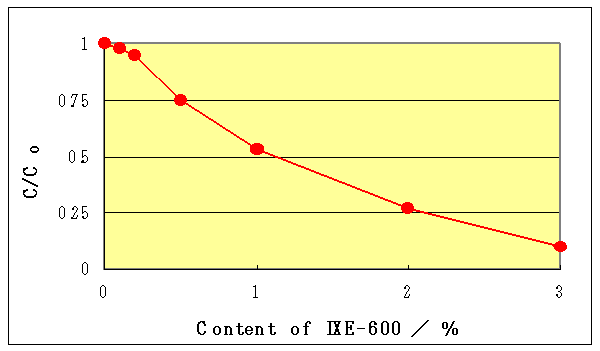

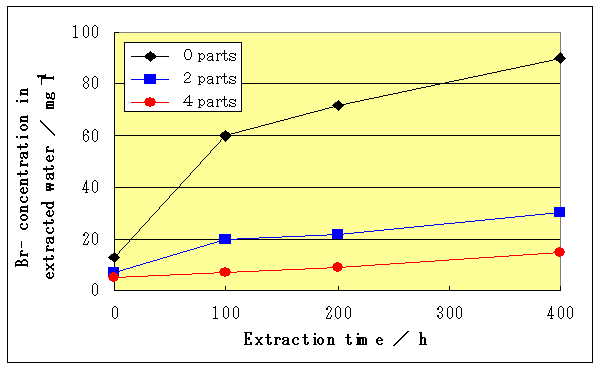

在萃取的水中的游離物和濃縮物之間的關(guān)系

(2) ～ 添加IXE的環(huán)氧樹脂 PCT(2 ) ～

☆ 次序

1) 原材料的混合

2) 硬化 ( 150 ℃ × 10 小時(shí) )

3) 研磨 (75 ～ 150 μ m)

4) 高壓蒸汽試驗(yàn)研磨成品 2.5g ／ 去離子溶劑 50ml ， 121 ℃ × 400 小時(shí)。

☆ 組成

雙酚 A,2,2'- 雙對(duì)羥苯基丙烷環(huán)氧樹脂 (Epicoat828)

SumicureA

IXE-600 0.1 ， 0.2 ， 0.5 ， 1.0 ， 2.0 ， 3.0 部

(3) ～ 添加IXE的環(huán)氧樹脂的配線腐蝕抑制試驗(yàn) ～

☆ 次序

1) 原材料的混合

2) 涂覆在梳子型電極上、硬化

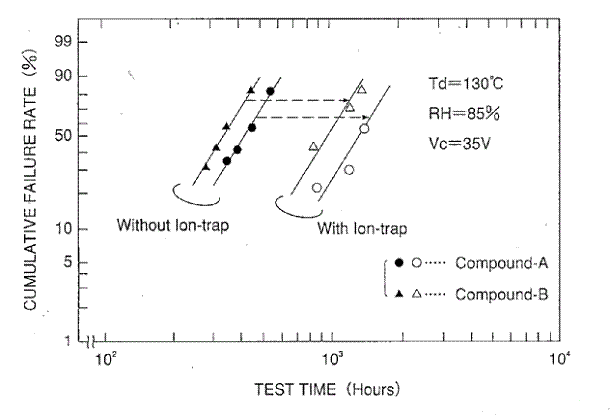

3) 不飽和蒸氣加壓偏倚測(cè)驗(yàn) (USPCBT) 130℃ ，85％RH，20V，20小時(shí)

☆ 組成

雙酚 A,2,2'- 雙對(duì)羥苯基丙烷環(huán)氧樹脂 (Epicoat 828) 86 部

三亞乙基四胺 　14 部

IXE-633   0.2-0.5部

☆ 梳子型電極

寬度 20μ m ， 間距 20μ m ， 厚度 1μ m

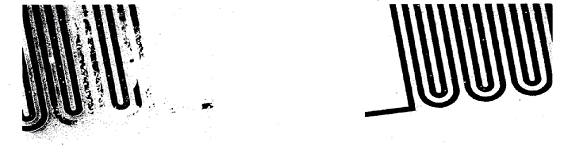

未添加 IXE 已添加 IXE

ＩＸＥ 在電子材料中的應(yīng)用 ( 參考 1)

在添加了離子捕捉劑的樹脂中阻止了半導(dǎo)體單元，并經(jīng)過焊料浸漬處理 ( 260 ℃ , ５ 秒 ), → USPCBT水頭 , 潮崎 , 樋口 , 安食 , 電子通信學(xué)會(huì)技術(shù)研究報(bào)告 , 86(1986)

ＩＸＥ 在電子材料中的應(yīng)用 (2)

A: 通用封止材料

B: 聚烴硅氧變質(zhì)封止材料

C: 通用封止材料 ＋ 離子捕獲劑

D: 聚烴硅氧變質(zhì)封止材料

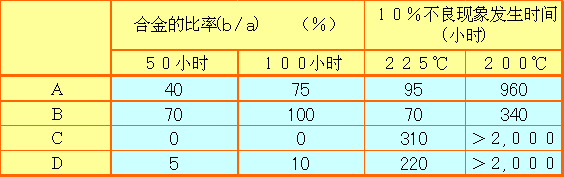

＋ 離子捕獲劑使用添加了離子捕獲劑的封止材料制作成形的半導(dǎo)體裝置，進(jìn)行高溫放置試驗(yàn)中尾 , 西崗 , 清水 , “ 日東技報(bào) ” 27,No.1( 1989 )■ 低 α - 射線水平 型號(hào) ( 特定的項(xiàng)目 )

■ ＩＸＥ 型號(hào)一覽表

■ 注意事項(xiàng)

○ 在樹脂和涂料中添加時(shí)，必須分散均勻。對(duì)在擠壓成形機(jī)、射出成形機(jī) 中熔融混合以及使用 3 卷滾軸混練的時(shí)候有效。

○ 進(jìn)行硅烷耦合處理時(shí)離子交換能力會(huì)有所下降。

○ pH 值、共存離子、溫度、使用條件等都會(huì)影響到產(chǎn)品離子交換特性的變化。 （ 如果事先能提供使用條件，敝公司可以對(duì)使用條件進(jìn)行討論。 ）

○ 請(qǐng)常溫、避光保存。

■ 包裝規(guī)格

10kg/包 內(nèi)：防潮袋；外：紙箱

• 環(huán)保型”無機(jī)離子捕捉劑
• 無機(jī)離子交換劑 [IXE]
• 無機(jī)離子捕捉劑IXEPLAS
