Microkiller Kt VOC吸附劑，可吸附汽車內(nèi)飾材料和建筑材料產(chǎn)生的乙醛和甲醛，以減少室內(nèi)VOC的釋放量。
特 征
?產(chǎn)品為液態(tài)，可通過噴涂或浸漬的工藝進(jìn)行加工
?即使在沒有配合粘合劑使用的情況下，少量噴涂也能粘附在基材上。
?吸附容量大，效果持久

制品形態(tài)	加工示例
外觀：透明液體 粘度：5mPa?s pH： 9 乙醛吸附容量：15ml/g	在無紡布上噴涂1~15g/平米 Microkiller Kt后，在100℃進(jìn)行干燥

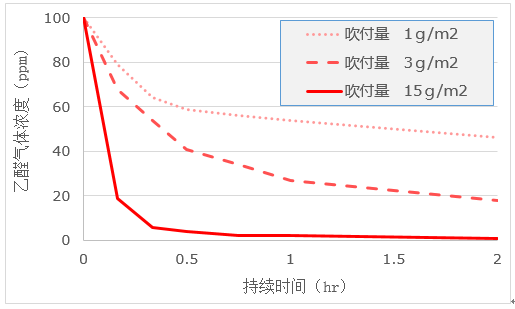

醛吸附試驗
1）將10cm的方形無紡布放置在密封的塑料袋中，并對內(nèi)部進(jìn)行脫氣處理。
2）注入3L乙醛濃度為100ppm的氣體。
3）將袋子在室溫下放置，隨著時間的推移測量乙醛濃度。

中國VOC國家限制標(biāo)準(zhǔn)
2020年3月4日中國國家標(biāo)準(zhǔn)化委員會發(fā)布了關(guān)于制品中VOC和其他有害物質(zhì)限量的7項國家強(qiáng)制性標(biāo)準(zhǔn)（GB標(biāo)準(zhǔn)），并于2020年12月1日生效。
(1)GB 24409-2020：車輛涂料中有害物質(zhì)限量（車輛涂料中的有害物質(zhì)的限制量）
VOC標(biāo)準(zhǔn)根據(jù)涂料如底漆、面漆、表層保護(hù)漆等用途，以及水性、油性等做了區(qū)分。
對重金屬(鉛、汞、六價鉻和鎘）的含量也做了限制。
(2)GB 18581-2020：木器涂料中的有害物質(zhì)限量（木制品用涂料的有害物質(zhì)的限制量）
VOC標(biāo)準(zhǔn)根據(jù)使用方法制定，如水性、油性和紫外線固化涂料等。
(3)GB 18582-2020:建筑用墻面涂料中有害物質(zhì)限量（建筑用壁面涂料的有害物質(zhì)限制量）
不僅是VOC，還制定了對可溶性重金屬物質(zhì)的限量標(biāo)準(zhǔn)。工業(yè)用亞硝酸鹽類也有鄰苯二甲酸鹽類的標(biāo)準(zhǔn)。
(4)GB 30981-2020：工業(yè)防護(hù)涂料中有害物質(zhì)限量(工業(yè)用保護(hù)涂料有害物質(zhì)限量)
VOC標(biāo)準(zhǔn)根據(jù)涂料如底漆、面漆、表層保護(hù)漆等用途，以及水性、油性等作出分類標(biāo)
準(zhǔn)。對重金屬(鉛、汞、六價鉻和鎘）的含量也做了限制。
(5)GB 33372-2020: 膠粘劑揮發(fā)性有機(jī)化合物限量（膠粘劑中的揮發(fā)性有機(jī)化合物（VOC）的限量）。
只有VOC標(biāo)準(zhǔn), 沒有有害物質(zhì)的規(guī)定
(6)GB 38507-2020: 油墨中可揮發(fā)性有機(jī)化合物(VOC)含量的限值(油墨中的揮發(fā)性有機(jī)化合物(VOC)含量的限值)
按照溶劑型、水性型、膠印型和固化型等油墨分別制定VOC標(biāo)準(zhǔn)。
(7)GB 38508-2020: 清洗劑揮發(fā)性有機(jī)化合物含量限值（清洗劑中的揮發(fā)性有機(jī)化合物含量限值）。
如甲醛等特定的揮發(fā)性有害物質(zhì)，受到更嚴(yán)格的標(biāo)準(zhǔn)約束。
還有被排除在工業(yè)清洗劑之外的揮發(fā)性化合物清單。

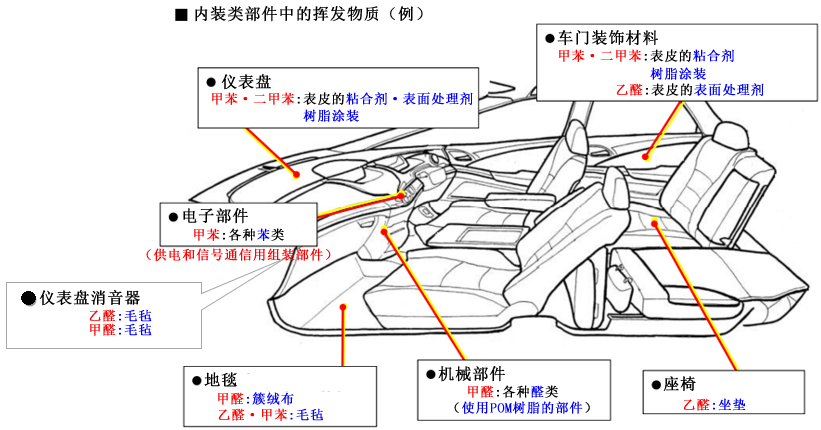

汽車內(nèi)飾材料的VOC產(chǎn)生部位

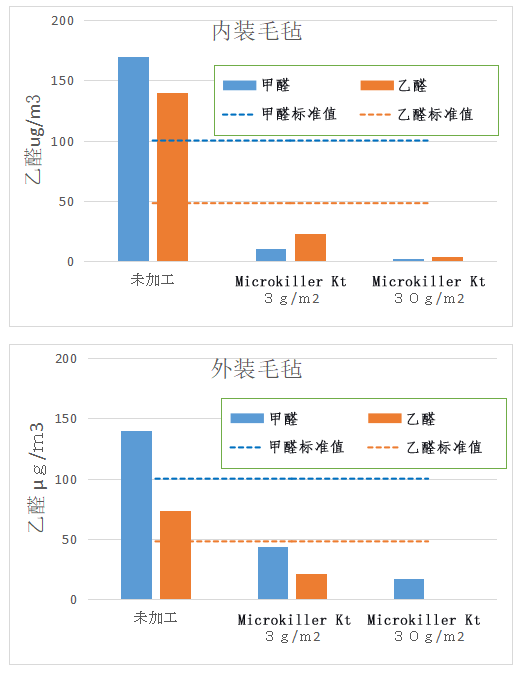

“Microkiller Kt”對VOC揮發(fā)的抑制效果
通過使用VOC吸附劑“Microkiller Kt”的噴霧加工，可以降低汽車內(nèi)飾毛氈中排放的乙醛和甲醛的揮發(fā)濃度。
汽車用毛氈式樣：

內(nèi)裝毛氈 約900g/平米

外裝毛氈 約700g/平米

加工方法：在毛氈的一面噴涂Microkiller Kt
                  3克/平米或30克/平米的噴涂后，在室溫下干燥。
醛揮發(fā)試驗：JASO標(biāo)準(zhǔn)泰德拉法（Tedra法）
                     樣本密封在100平方厘米/5L-N2/10L袋子
                      65℃ X 2小時加熱DNPH采集3L氣體
                      HPLC測定

Microkiller Kt加工時的注意事項
1）Microkiller Kt消臭劑成分（固含量）約25 wt%，溶劑為水
2）如需將Microkiller Kt牢固粘附在無紡布上時，請使用粘合劑否則會出現(xiàn)粉化。
3）在Microkiller Kt中添加1%（固含量比）的粘合劑，即可粘附。
4）添加粘合劑后只需立即用攪拌機(jī)等進(jìn)行攪拌便可混合。
5）與粘結(jié)劑調(diào)配后的Microkiller Kt工作液、應(yīng)盡快使用。
6）Microkiller Kt干燥后會凝固，因此在使用后應(yīng)立即清洗設(shè)備。
     特別是要對噴嘴部分進(jìn)行充分的洗凈。
7）在深色基材或光滑表面上噴涂數(shù)克/平米 Microkiller Kt，干燥后白化效果尤為明顯。
8）使用Microkiller Kt前需請詳細(xì)查看產(chǎn)品SDS。
