无码一二大地三区,欧美性受xxxx,肉色超薄丝袜脚交一区二区 ,国产真实露脸乱子伦

無機抗菌劑系列產(chǎn)品
抗菌、抗病毒劑
抗菌、除臭整理劑
抗菌防霉劑
離子捕捉劑系列產(chǎn)品
聚丙烯酸類系列產(chǎn)品
除臭劑系列產(chǎn)品
防蟲劑系列產(chǎn)品
光觸媒系列產(chǎn)品
積水化成 TECHPOLYER
Aron Alpha 粘結(jié)劑
OCM 日本東方鏈條
其它化工產(chǎn)品
其它工業(yè)產(chǎn)品
抗菌制品

北京office
電 話：010-82133252
傳 真：010-82133282
E-mail：src@sr-business.com

上海office:
電 話：021-64700358
傳 真：021-64706540
E-mail：src@sr-business.com

廣東office:
電 話：020-84016200
傳 真：020-84016006
E-mail：src@sr-business.com

產(chǎn)品中心

您當(dāng)前的位置是:－產(chǎn)品中心－ ARONVIS 技術(shù)資料

ARONVIS 技術(shù)資料
    AROVIS（X系列）產(chǎn)品具有完全的均一化聚合物（聚合物溶解性好，并且可交聯(lián)均勻），可以抑制交聯(lián)不均勻?qū)е碌姆€(wěn)定性問題，提高可固化性、凝膠強度等基本性能。
    符合日本《醫(yī)藥品添加劑標(biāo)準(zhǔn)》、《醫(yī)藥部外品原料標(biāo)準(zhǔn)》，已在中國國家藥品監(jiān)督管理局（NMPA）登錄。

特征

   ① 溶解時的粘度是一定的，隨著時間的推移變化很小
   ② 保持優(yōu)異的附著力和剪切強度（凝聚力）之間均衡性

 開發(fā)理念（均一性）

 新產(chǎn)品（X系列）溶解性良好的均一聚合物

分散性好
迅速均勻分散

交聯(lián)速度大
交聯(lián)密度大
交聯(lián)強度大
交聯(lián)均勻度高

以前的型號是相對溶解性較差，不太均勻聚合物

均勻分散較慢、導(dǎo)致濃度不均勻

交聯(lián)速度小
交聯(lián)密度小
交聯(lián)強度小
交聯(lián)均勻度低

分散性差

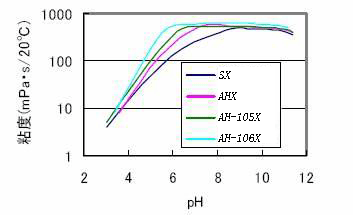

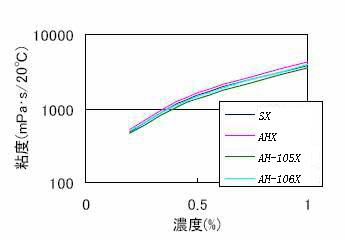

AROVIS（X系列）與以前型號的比較舉例

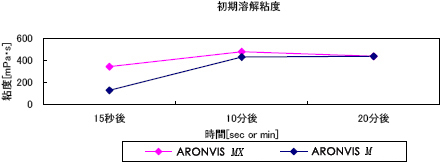

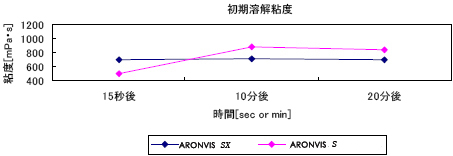

溶解性比較

 ARONVIS SX

 ARONVIS MX

 ARONVIS AH-105X

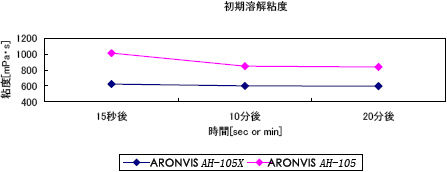

 【測試方法】

  0.2％初期溶解粘度；在10克甘油中添加0.3克AROMVIS、攪拌30秒后加入140克的水，進行15秒后、10分鐘后以及20分鐘后的粘度測試。

分子量分布比較



Mw

Mn

Mw/Mn

AH-105

2,400,000

261,000

9.20

AH-105X

2,870,000

720,000

3.99

粒度分布比較

改良型號

現(xiàn)行型號

粒度（參考）

型號

型號

粒度（參考）

850～212μm

300μm 以下

GLX

SX

GL

850～355μm

S

355～125μm

SS

125μm 以下

300μm 以下

MX

M

355～125μm

MS

180μm 以下

300μm 以下

AHX

AH

250μm 以下

180μm 以下

AH-105X

AH-105

180μm 以下

180μm 以下

AH-106X

AH-106

180μm 以下

適合標(biāo)準(zhǔn)比較

改良型號
現(xiàn)行型號
適合的標(biāo)準(zhǔn)及官方其他文件
GLX、SX GL、S、SS 醫(yī)藥品添加標(biāo)準(zhǔn)、準(zhǔn)醫(yī)藥品的『聚丙烯酸鈉』
MX M、MS 醫(yī)藥品添加標(biāo)準(zhǔn)、準(zhǔn)醫(yī)藥品的『聚丙烯酸鈉』
AHX AH 醫(yī)藥品添加標(biāo)準(zhǔn)的《聚丙烯酸部分中和物》、準(zhǔn)醫(yī)藥品的『聚丙烯酸鈉』
AH-105X AH-105 醫(yī)藥品添加標(biāo)準(zhǔn)的《聚丙烯酸部分中和物》、準(zhǔn)醫(yī)藥品的『聚丙烯酸鹽』
AH-106X AH-106 醫(yī)藥品添加標(biāo)準(zhǔn)的《聚丙烯酸部分中和物》、準(zhǔn)醫(yī)藥品的『聚丙烯酸鹽』

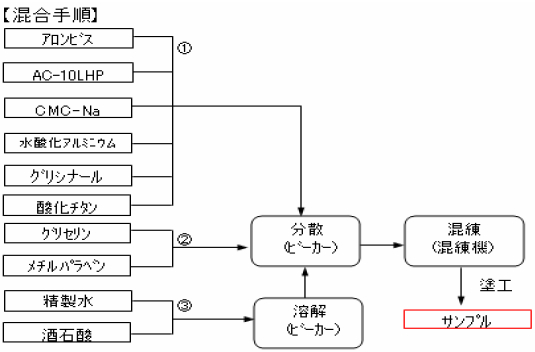

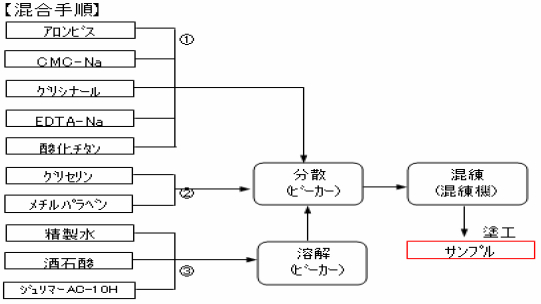

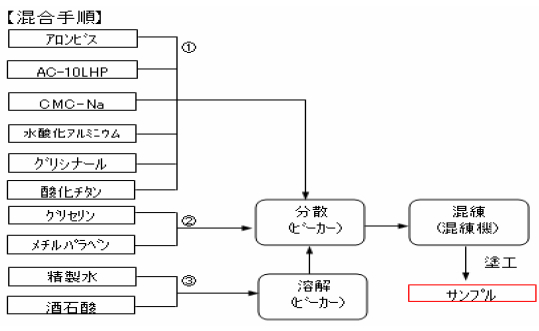

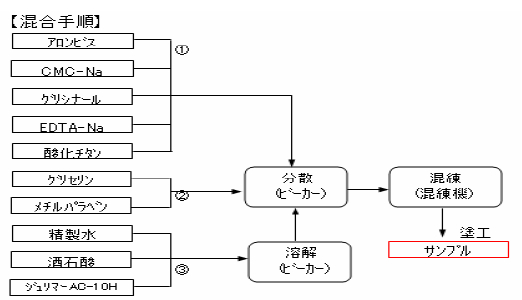

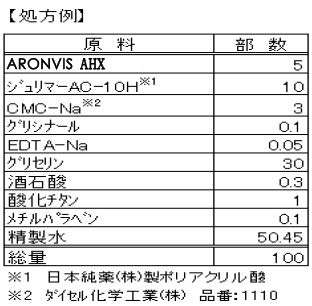

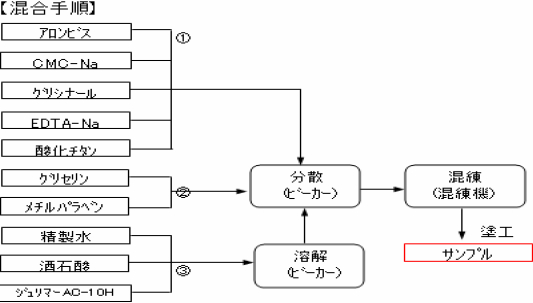

處方例及物性評價

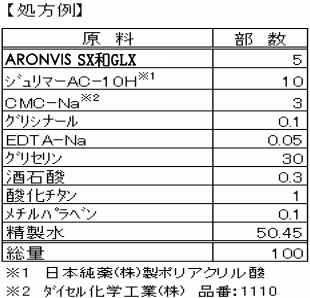

(1) ARONVIS SX ／GLX

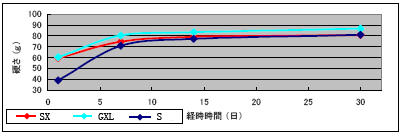

① 凝膠評價 硬化性（粘彈性測定儀）


ARONVIS SX/GXL與之前的產(chǎn)品ARONVIS S相比，初期硬化性更出色。

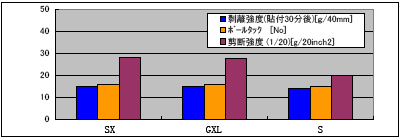

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


測試結(jié)果表明，ARONVIS SX/GLX與之前的產(chǎn)品ARONVIS S相比，剪斷強度提升，剝離強度和滾球初期粘性則基本相同。

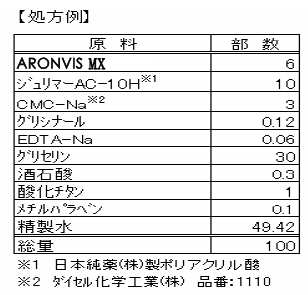

(2) ARONVIS MX

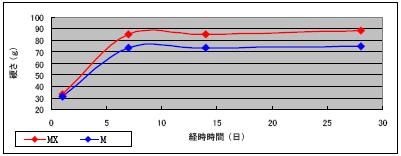

① 凝膠評價 硬化性（粘彈性測定儀）


ARONVIS MX 與現(xiàn)有的產(chǎn)品ARONVIS M相比，硬化性更為出色。

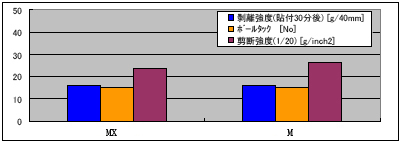

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


ARONVIS MX 與現(xiàn)有的產(chǎn)品ARONVIS M性能基本等同

(3) ARONVIS AHX

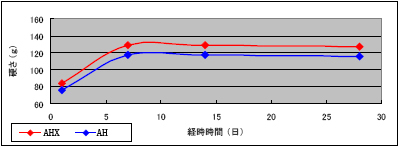

① 凝膠評價 硬化性（電流計）


ARONVIS AHX與之前的產(chǎn)品ARONVIS AH 相比，初期硬化性更出色。

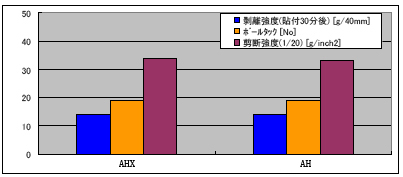

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


ARONVIS AHX 與ARONVIS AX 相比,性能基本相同。

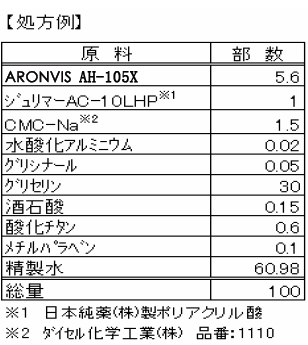

(4) ARONVIS AH-105X

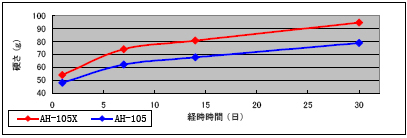

① 凝膠評價 硬化性（粘彈性測定儀）


ARONVIS AH-105X 與現(xiàn)有的 ARONVIS AH-105相比硬化性更為出色。

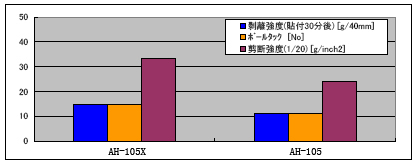

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


ARONVIS AH-105X 與現(xiàn)有的 ARONVIS AH-105相比，剪斷強度更高，剝離強度和滾球初期粘性具有同等以上性能。

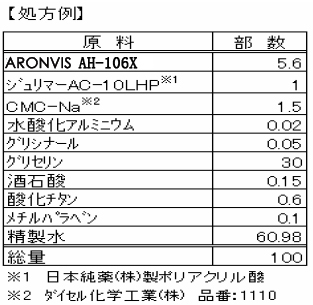

(5) ARONVIS AH-106X

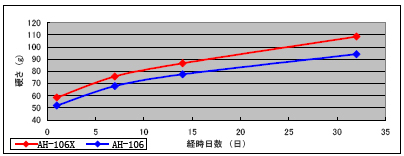

① 凝膠評價 硬化性（粘彈性測定儀）


ARONVIS AH-106X 現(xiàn)有的 ARONVIS AH-106相比，硬化性更為出色。

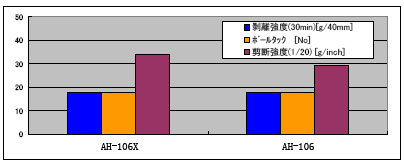

② 貼付物性評價（1個月后）
   剝離強度(對酚醛樹脂)，滾球初期粘性、剪切強度


ARONVIS AH-106X 與現(xiàn)有的ARONVIS AH-106相比，剪斷強度更高，剝離強度和滾球初期粘性基本等同。

（測試方法）

   [測試條件]

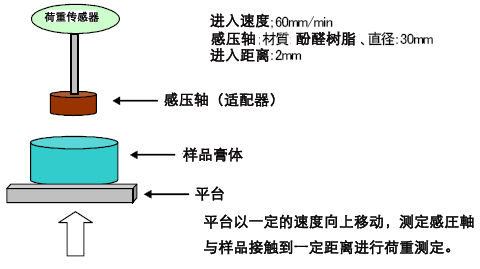

    ● 粘彈性測定儀

    ● 剝離強度

粘附力（剝離強度）的測試方法

測試條件
附著體：膠木 (酚醛樹脂)
壓著條件：360g、1kg往返
抗拉速度：300±30mm/min
粘貼面積：2inch×150mm
粘貼時間：30min、24hr
測壓元件：1～5kgf
測定次數(shù)：n=2



    ● 剪斷力

剪斷強度的測試方法



測試條件
附著體：SUS304
壓著條件：360g 往返
抗拉速度：30mm/min
粘貼面積：1inch×1inch
粘貼時間：30min
測壓元件：1～5kgf
測試次數(shù)：n=2

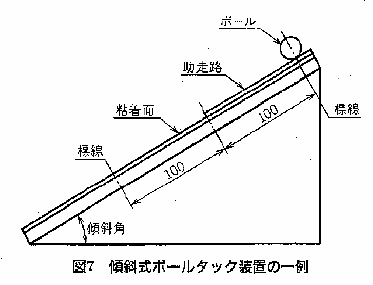

    ● 滾球初期粘性
     按JIS Z 0237為測試標(biāo)準(zhǔn)

5．總結(jié)

ARONVIS X系列具有優(yōu)秀的性能和均衡性

ａ）凝膠強度
ｂ）附著力
ｃ）剪斷強度

機械適應(yīng)性，操作性強。

ａ）初期溶解粘度
ｂ）流動性
ｃ）保形性

本技術(shù)資料記載的產(chǎn)品的性狀、用途等情況的介紹。具體采用時請參照本公司發(fā)行的產(chǎn)品安全性說明，或向本公司相關(guān)負(fù)責(zé)人咨詢。

本技術(shù)資料記載的內(nèi)容是根據(jù)試驗方案仔細(xì)操作所得到的實驗結(jié)果，無法確保與具體使用時的結(jié)果相符。另外，本技術(shù)資料對最終產(chǎn)品的使用性能、專利等方面，不負(fù)有任何責(zé)任。
