一、鏈條特征

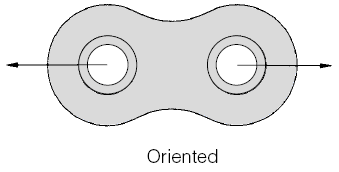

1.再沖孔的鏈節孔
OCM的再沖孔工藝可排除斜孔的發生?？椎膬蓚?cè)平行,銷軸與孔間的載荷效果更好。
該工藝可提高疲勞強度。
2.噴丸處理
滾子和鏈板經噴丸處理,可提高疲勞強度。
3.油壺定位+無縫套筒
油孔設置在套筒內側，避開負載部位，作為油池補充潤滑油。該特征可降低鏈條的磨損，延長其使用壽命。

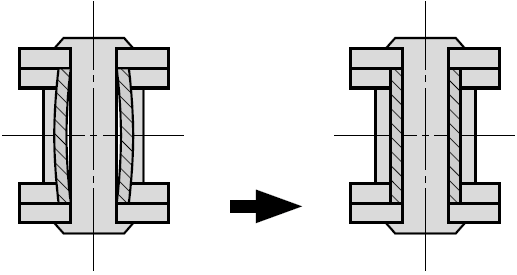

4.高圓筒度的無縫套筒
5.預載荷
OCM滾子鏈裝配后自動預載荷以降低初定伸長率
二、鏈條數據參數

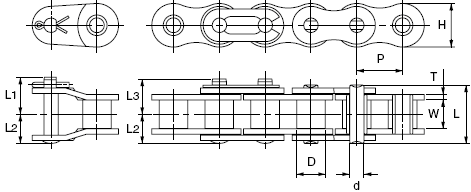

鏈號 | 節距 | 滾子直徑 | 內節內寬 | 鏈板 | 銷軸 | 排距 | 最小抗拉強度 | 平均抗拉強度 | 概略 重量 | ||||||

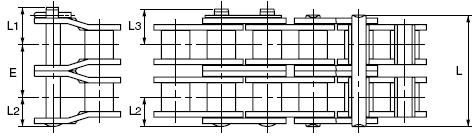

OCM | ISO/GB | P | D | W | H | T | d | L | L1 | L2 | L3 | E | kN | kN | Kg/m |
OCM60-1R | 12A-1 | 19.05 | 11.91 | 12.57 | 18.0 | 2.42 | 5.96 | 25.4 | 15.2 | 12.7 | 14.7 | ---- | 37.76 | 44.12 | 1.6 |
OCM60-2R | 12A-2 | 48.2 | 22.8 | 75.51 | 88.24 | 3.1 | |||||||||
注）1.銷軸使用鉚釘環式 2.提供三排以上鏈條，詳情請咨詢
鏈號 | 節距 | 滾子直徑 | 內節內寬 | 鏈板 | 銷軸 | 排距 | 最小抗拉強度 | 平均抗拉強度 | 概略重量 | |||||||

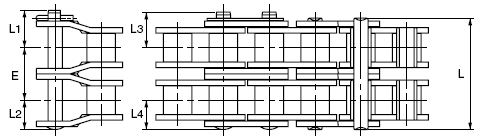

OCM | ISO/GB | P | D | W | H | T | d | L | L1 | L2 | L3 | L4 | E | kN | kN | Kg/m |
OCM80-1R | 16A-1 | 25.40 | 15.88 | 15.75 | 24.1 | 3.25 | 7.94 | 32.7 | 19.7 | 18.0 | 18.8 | 16.3 | ---- | 70.61 | 78.43 | 2.8 |
OCM80-2R | 16A-2 | 62.1 | 29．3 | 141.22 | 156.86 | 5.6 | ||||||||||
注）1.銷軸使用鉚釘環式 2.提供三排以上鏈條，詳情請咨詢
鏈號 | 節距 | 滾子直徑 | 內節內寬 | 鏈板 | 銷軸 | 排距 | 最小抗拉強度 | 平均抗拉強度 | 概略重量 | ||||||
OCM | ISO/GB | P | D | W | H | T | d | L | L1 | L2 | L3 | E | kN | kN | Kg/m |
OCM100-1R | 20A-1 | 31.75 | 19.05 | 18.90 | 30.1 | 4.00 | 9.54 | 39.9 | 23.5 | 21.5 | 20.0 | ---- | 105.84 | 117.65 | 4.2 |
OCM100-2R | 20A-2 | 75.7 | 35.8 | 211.68 | 235.29 | 8.4 | |||||||||
注）1.銷軸使用鉚釘環式 2.提供三排以上鏈條，詳情請咨詢
